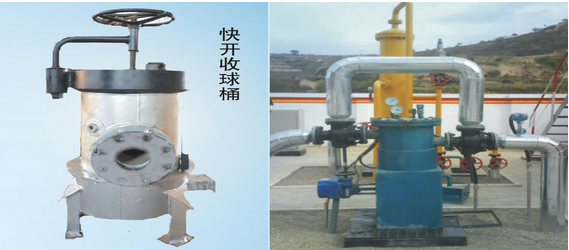

防爆全自動電加熱收球裝置

　　使用說明書

　　一、概述

　　收球筒在采油工藝流程中是必不可少的設備。

　　我公司根據油田目前正在使用的KDJS興電加熱收球筒的運行實踐所暴露出的問題，經過進一步的改進設計，開發了RT-LD600-100/1.6型防爆全自動電加熱收球裝置，實現了產品的升級換代。

　　RT-LD600-100/1.6型防爆全自動電加熱收球裝置由于特殊的結構設計和自動控制加熱溫度，使得設備運行更加安全可靠，整個收球過程的操作十分簡便。這項技術和產品的使用，將大大降低現場操作工人的勞動強度，減少和消除作業污染面。應是采油工藝流程的首選產品。

　　二、技術參數

　　2.1額定電壓：交流220V

　　2.2接地方式：殼體接地

　　2.3設計壓力：1.6MPa

　　2.4工作壓力：1.6MPa

　　2.5加熱時間：35分鐘

　　2.6加熱溫度：＜50℃

　　2.7取球方式：通過開啟球閥來實現

　　2.8功率：6kw

　　注意：設備嚴禁無液體加熱

　　三、安裝要求

　　3.1設備必須有可靠的接地。

　　3.2防爆接地盒電源線進口必須用密封膠泥密封。

　　3.3電源采用2×6（㎡）的動力線，儀表線采用2×6（㎡）的儀表線。

　　3.4地腳螺栓采用M16，總長520mm,埋深480mm.

　　四、開口編號

　　4.1油進口DN100

　　4.2原油出口DN100

　　4.3清蠟球出口DN100

　　4.4放空口ZG1/2″

　　4.5加電偶接口M27×2

　　4.6溫度計接口M27×2

　　4.7接線盒接口40

　　4.8排污口DN25

　　4.9壓力表接口ZG1/2″

　　五、使用注意事項

　　收球加熱時先關斷進油閥和出油閥，打開排蠟閥。

　　放球前必須確認筒內壓力為“0”。

　　收球完成及時切斷電源。
