泄漏檢測系統

雙層罐/雙層管線泄漏檢測儀，可同時檢測一個油井內的雙層罐夾層和雙層管線是否有液位滲泄漏，并能區分油/水，以判斷內壁或外壁泄漏。當雙層罐夾層或雙層管線積液器內有液體時，觸發液位傳感器發出聲光報警信號，及時被工作人員發現，避免由于油品泄漏造成水和土地的環境污染。

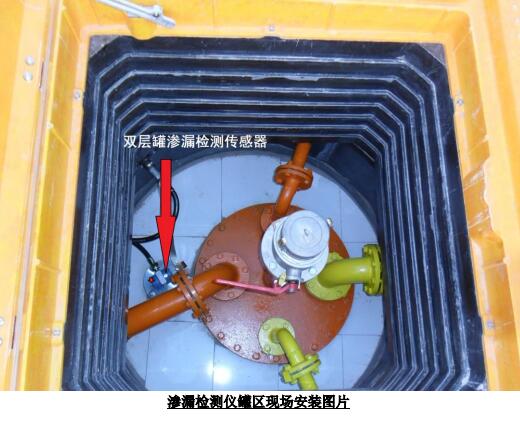

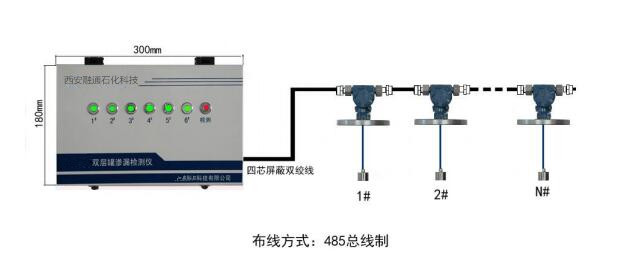

系統由集中顯示儀、雙層罐傳感器、雙層管線傳感器三部分組成。集中顯示儀安裝在控制室內，兩個傳感器安裝于同一個

油井內。

設計標準

 GB50156-2012《汽車加油加汽站設計與施工規范》第6.5.7條規定：雙層油罐、防滲罐池的滲漏檢測宜采用在線監測系統。采用液體傳感器監測時，傳感器的檢測精度不應大于3.5mm。

性能特點

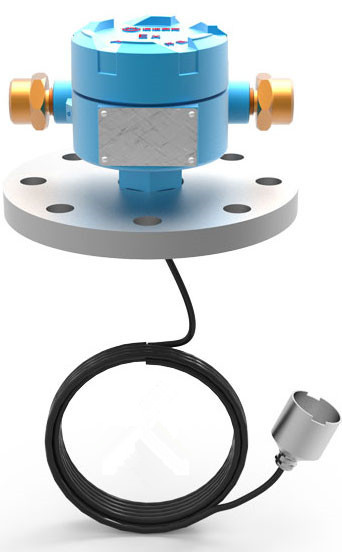

1、采用“壓電式”液位開關，靈敏、穩定、可靠；“壓電式”液位開關類似于音叉原理，它由晶體激勵產生振動，當液位傳感器被液體浸沒時，振動頻率發生變化，這個頻率變化由電子線路檢測出來并輸出開關量信號。其不受結構、湍流、攪動、振動等情況的干擾，不受光線限制，耐撞擊，能適應較復雜的現場環境，被廣泛應用于成品油自動發油系統，在近20年的市場實際使用中，其穩定的監測效果得到用戶認可和信賴。產品使用壽命長達10年以上，現將其延伸應用于雙層罐、雙層管線泄漏檢測儀中，為檢測液位滲泄漏提供更可靠的安全保障。

2、液位傳感器具有故障自檢功能，便于檢查和維護； 液位傳感器全天24小時自動檢測，當發生故障時，報警顯示箱的電源指示燈和防溢指示燈同時閃爍，并發出聲音報警。使用人員憑指示燈提示，可自主判斷傳感器故障，不僅能避免釀成危險事故，也有利于工作人員的日常檢查和維修。

3、檢測精度小于3mm，靈敏度高； 液位傳感器的檢測精度小于3mm，完全滿足國家規范要求，靈敏度高，當油罐發生滲泄漏時，可以迅速檢測，并傳輸信號。

4、液位傳感器具有油/水分離功能；可為分析油罐內壁或是外壁滲漏，提供參考依據。

5、可作為獨立系統使用，也可與液位儀系統集成；泄漏檢測儀可根據要求與液位儀系統進行集成，報警信號在液位儀系統中同步顯示。
